Virtuelle Maschine zur Kondensatgewinnung – Leittechnik‑Ansicht
Worum es hier geht

Diese Seite zeigt eine virtuelle Maschine zur Kondensatgewinnung aus Außenluft. Auf Basis realer Klimadaten werden Wasserertrag, Energiebedarf und Betriebsverhalten über die Zeit simuliert und anschaulich dargestellt. Ziel ist es, das Zusammenspiel von Luft, Kälte, Wasser und Strom verständlich zu machen, die Anlage hinsichtlich Liter pro kWh gezielt zu optimieren und daraus einen realen, funktionsfähigen Prototypen zu entwickeln. Als klimatische Entwicklungsumgebung dienen dabei Bahrain und Abu Dhabi.

Zwei Übersichten als Einstieg: Stromversorgung und Prozesskette der Kondensatgewinnung.
AWG‑VMS bedeutet: Virtuelle Maschine zur Kondensatgewinnung.
Stromkreis und Speicher
Stromkreis: Erzeugung → Speicher → Verteilung → Verbraucher (Kälte, Ventilator, Pumpe) nur bei Bedarf.

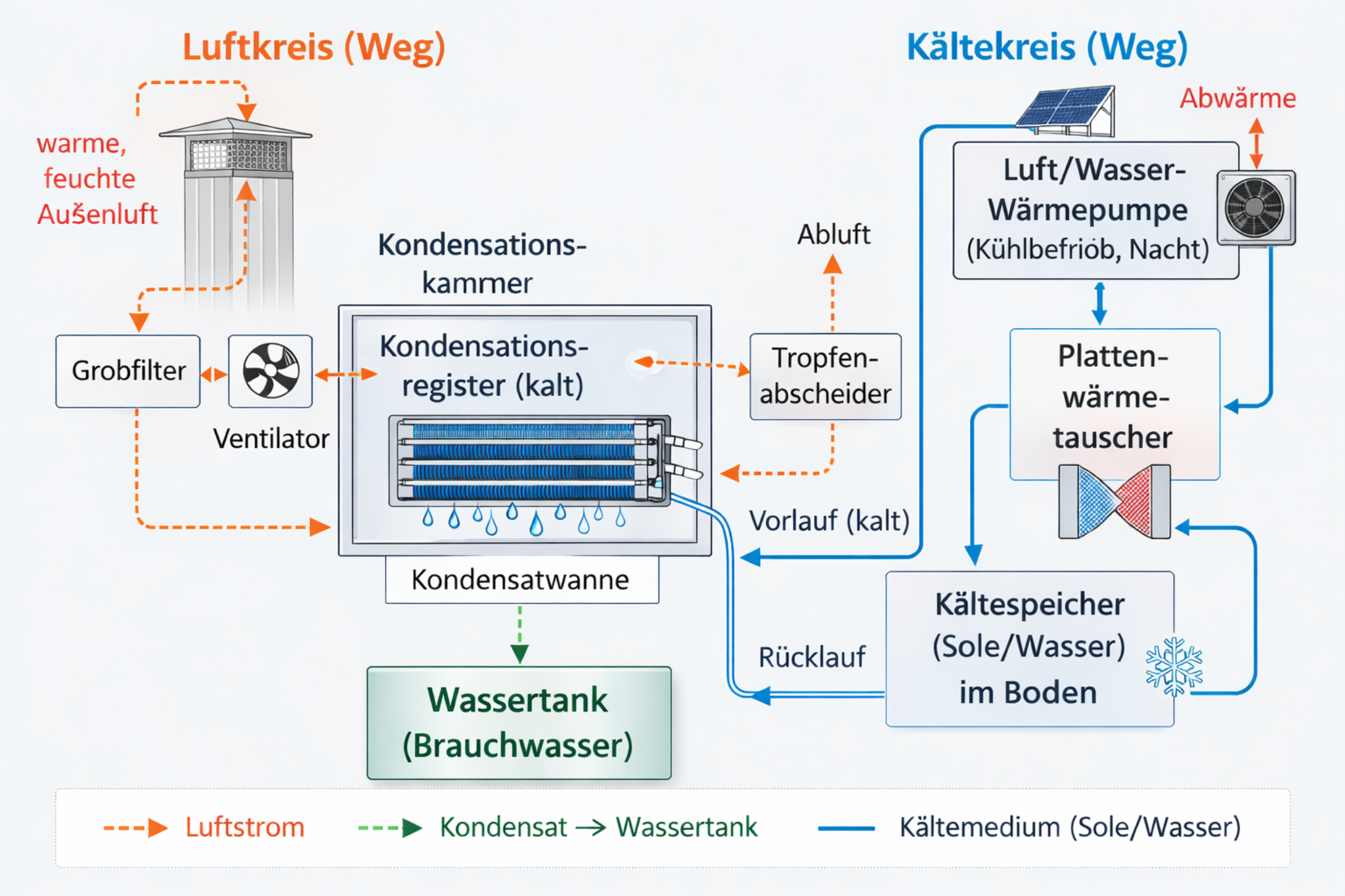

Luft- und Kältekreis zur Wassergewinnung
Prozesskette: Außenluft → Filter/Ventilator → Kondensation am Register → Abscheidung → Kondensat in den Tank. Kältekreis erzeugt die Kaltfläche.
Betrieb
Hinweis: ./data/abu_dhabi_hourly.csv ist nur ein kleiner Demo‑Ausschnitt. Ersetze die Datei später durch deinen vollständigen Datensatz.
Kennzahlen
Leittechnik-Panel
Luft Kälte Wasser Strom
Maschinenkonzept
Erläuterung

Diese Seite ist ein Simulations- und Bedienpanel (Leittechnik-Ansicht) für eine Kondensatgewinnungsanlage. Der Datensatz (Region) liefert Temperatur, relative Feuchte und Druck über die Zeit. Daraus berechnet die Simulation Taupunkt, potenziellen Feuchteentzug und Energiebedarf. Ziel ist die Optimierung der Kennzahl Liter pro kWh.

Betrieb: Start aktiviert den Automatikbetrieb. Stop deaktiviert die Automatik (Kälte aus). Reset setzt Zähler, Tank und Simulationszeit auf den Anfang des Datensatzes zurück. Die Simulationsgeschwindigkeit skaliert den Zeitablauf, nicht die Physik.

Regelung (Minimalmodell): Die Kaltfläche wird so geführt, dass sie um Reserve K unter dem Taupunkt der Außenluft liegt, jedoch nicht unter die Mindesttemperatur fällt. Der Ventilator wird zyklisch so angepasst, dass Liter/kWh steigt (einfacher Extremwertsuchlauf). Bei zu niedriger KPI oder vollem Tank stoppt die Anlage.

Kennzahlen: Kondensat heute ist die aufsummierte Wassermenge. Leistung ist die elektrische Gesamtleistung (Kälte + Ventilator + Pumpe). Kälte ist die berechnete Kälteleistung. Kondensatstrom ist die momentane Rate. KPI ist Liter/kWh (gleitendes Fenster).

Zeitverläufe: Gezeigt werden Kondensatstrom (L/h), elektrische Leistung (kW) und Taupunkt (°C) für die letzten 24 h Simulationszeit. Diese drei Größen zeigen typischerweise sofort, wann Betrieb wirtschaftlich ist.

CSV Export: Exportiert die Logdaten (Zeit, Klimadaten, Zustandsgrößen, Energie, Wasser). Damit kannst du die Simulation in Excel weiter auswerten und Kennlinien erstellen.

Zeitverläufe (letzte 24 h sim)
Livewerte
